                                     A visible sharp, precise and accurate line for cutting, marking and assembly.



Product
LDM5705   LDM2705

LDM5710
LDM7010   LDM7020
LDM21Y   LDM21K
CROSS LINE
　



　

　

　

　

　

　

Introduction:

The enduring high temperature LD for 0.8~2.0M distance.

LDM5705 / LDM2705 / LDM5505C / LDM5705(W) / LDM5710(W) / LDM21(G)

The enduring high temperature LD for 0.8~1.3M distance.

LDM21Y / LDM21K

The high power LD operating temperature be limited within 23℃ for 2~6M distance.

LDM7010 / LDM7020

   Laserman for  Wood, Tire, Textile,  PCB, Drill, Print, Metal & Stone

　

　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　

Model / 型式

LDM 5505C

LDM 5710

LDM 5705

LDM 21Y

LDM 2705

LDM21K

Light Source / 投 光 方 式

Diode Laser  /  半 導 體 яみЕ

Wavelength   /    波  長

635 ~ 670 nm ( 赤色光/ Red )

Output Power  /  出  力

6 mW

10 mW

6 mW

4 mW

Project Length / 投映長  *1

 約 3 M * 2  ( ┼ )

約  5 M

約  3 M

約    2 M

Line  Width    /    線  幅     *2

< 1.0 ~ 2.0 mm

< 1.0 ~ 4.0 mm

< 0.8 ~ 1.5 mm

< 0.8 ~ 1.5 mm

Project Distance / 投映距離

<  2 M

1.5 ~ 2.5 M

 1 ~ 2 M

 0.8 ~ 1.5 M

Life Time   /    寿  命       *3

18000 hr

18000 hr

18000 hr

12000 hr

Input  Power / 輸 入 電 壓

PS 6.5

PS 6.5 / PSC1 for single    PS4 / PSC4 or  PSY5 for multi-gun

Weight    /    重  量

約  380  g

約  170  g

約  190  g

約  140  g

Notes:  *1, *2 : Project length and width might be changed by background colors, materials, distance or luminance.

               *3 : Lifetime depends on the  stable voltage & ambient temperature. The data is a average.

                4. The specification may be changed without notice.
Fixtures : for all types of laser
　
　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
Power Supply :  input 90~240VAC
文字方塊:
　
　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　

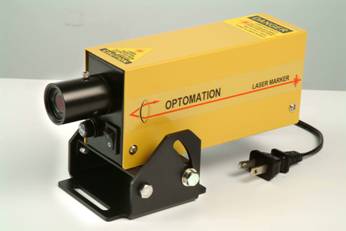

Laserman temperature control serial
　
　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　
　
　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
Model  LDM 7010 LDM 7020 LDM 7030   *4  型 式
Light Source Diode Laser  /  半 導 體 яみЕ     投 光 方 式
Wavelength   635 ~ 670 nm ( 赤色光/ Red )    波  長
Output Power 10 mW 20 mW 30 mW 出  力
Project Length  約  6 M 約  10 M 約   15 M 投映長  *1
Line  Width  < 2.0 mm < 2.0 ~ 4.0 mm < 2.0 ~ 8.0 mm   線  幅    *2
Project Distance <  4 M <  6 M <  8 M 投映距離
Input Power  AC 90 ~240 V  ( 50 / 60Hz ) 輸 入 電 壓
Average Life     25000 hr  15000 hr  15000 hr   寿 命    *3
Dimensions L 210 * W 50 * H 75  mm  寸   法
Weight   約  700  g   重  量
*1,*2. Project length and width might be changed by background colors, materials or luminance.
     *3. Average life can be lengthened by stable voltage and far away from static electricity.
     *4.  LDM7030 is manufactured by custom order.
       5. The specification may be changed without notice.
　 　 　 　 　 　 　
Cross line pattern          High power Laser (10mW) 　 　 　 　
　
　 　 　 　 　    　 　 　
　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　
　 　 　 　 　 　
　 　 　 　 　 　
　 　 　 　 　 　
　 　 　 　 　 　
　 　 　 　 　 　
　 　 　 　 　 　 　

　

 　 　 　

　

　

NOTE: The specification may be changed without notice.
