LASERMAN   产品综合说明

                                     提供  细且明亮  精准红色直线  是 您加工 / 组立 / 裁剪 / 成型贴合的好伙伴



综合型录
LDM5705   LDM2705

LDM5710
LDM7010   LDM7020
LDM21Y   LDM21K

十字线
　



　

　

　

　

　

　

产品介绍:

耐70℃高温6~8mW雷射，中 距离 0.8~2.0M 使用。

LDM5705 / LDM2705 / LDM5505C / LDM5705(W) / LDM5710(W) / LDM21(G)

耐50℃高温4~6mW雷射，中短距离 0.8~1.3M 使用。

LDM21Y / LDM21K

特殊设计将雷射模块温度控制在23℃内，采用耐70℃高温10~30mW雷射，中长 距离2~6M使用。

LDM7010 / LDM7020

　

 Laserman 雷射标线机适用于木业,轮胎,制衣,PCB,钻孔,印花,石材和金属加工

　

　

　

　

　

型   式

 LDM5505C LDM5710 LDM5705        LDM21Y      Model
LDM2705 LDM21K
 投 射 方 式 Diode Laser  /  激光 半 导 体яみЕ    Light Source
 波      长 635 ~ 670 nm ( 红色光 / Red ) Wavelength
输      出 6 mW 10 mW 6 mW 4 mW Output Power
投射线长   *1  约3 M * 2 ( ┼字 )

约 5 M

约  3 M

约  2 M

 Project Length
线  幅    *2 < 1.0 ~ 2.0 mm < 1.0 ~ 4.0 mm < 0.8 ~ 1.5 mm < 0.8 ~ 1.5 mm Line  Width
投 射 距 离 <  2 M  1.5 ~ 2.5 M  1 ~ 2 M  0.8 ~ 1.5 M Project Distance
寿  命   *3 18000 hr 18000 hr 18000 hr 12000 hr Life Time
输 入 电 压 PS 6.5 PS 6.5 / PSC1 for single   PS4 / PSC4 or  PSY5 for multi-gun Input  Power
重      量

约  380  g

约   170  g

约  190  g

约  140  g

 Weight
*1,*2 : 投射线粗细和明亮，会因为材质颜色、表面粗糙度或环境明亮度的差异而改变。
 *3 : 寿命会因为稳定电源，低静电环境、无突波干扰、无高周波大电流等干扰而增加寿命。

 *4. 规格如有任何更改不另行通知。

　

　

　

　

　

　

　

　

　

　

　
   安装脚架 : 适用于以上全系列雷射

文字方塊: MD 万向脚架 适合低振动 安装尺寸 :   45~74mm 文字方塊: ST 标准脚架 适合中高振动   安装尺寸 :        74mm

　

　

　

　

      电源供应器 :  输入电源 90~240VAC

　

　

　

　

　

　

　

　

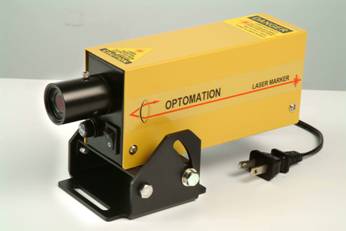

   Laserman  温度控制 系列  雷射标线机

　

　

　

　

　

　

　

型   式 LDM 7010 LDM 7020 LDM 7030   *4 Model
 投 射 方 式 Diode Laser  /  激光 半 导 体 Light Source
 波      长 635 ~ 670 nm ( 红色光 / Red ) Wavelength
输      出 10 mW 20 mW 30 mW Output Power
投射线长   *1  约  6 M 约 10 M 约  15 M Project Length  *1
线  幅    *2 < 2.0 mm < 2.0 ~ 4.0 mm < 2.0 ~ 8.0 mm Line  Width    *2
投 射 距 离 <  4 M <  6 M <  8 M Project Distance
输 入 电 压 AC 90 ~240 V  ( 50 / 60Hz ) Input  Power
寿  命   *3  25000 hr  15000 hr  15000 hr Average Life    *3

 尺    寸 :

 L 210 * W 50 * H 75  mm Dimensions
重      量 约  700  g  Weight
*1,*2 : 投射线粗细和明亮，会因为材质颜色、表面粗糙度或环境明亮度的差异而改变。
 *3 : 寿命会因为稳定电源，低静电环境、无突波干扰、无高周波大电流等干扰而增加寿命。

*4 : LDM7030 客户特殊需求订购时才生产。

5. 规格如有任何更改不另行通知。

　

                        注意: 规格如有更改不另行通知
