LASERMAN   產品綜合說明

                                     提供  細且明亮  精準紅色直線  是 您加工 / 組立 / 裁剪 / 成型貼合的好伙伴



綜合型錄
LDM5705   LDM2705

LDM5710
LDM7010   LDM7020
LDM21Y   LDM21K
十字線
　



　

　

　

　

　

　

產品介紹:

耐70℃高溫6~8mW雷射，中 距離 0.8~2.0M 使用。

LDM5705 / LDM2705 / LDM5505C / LDM5705(W) / LDM5710(W) / LDM21(G)

耐50℃高溫4~6mW雷射，中 短 距離 0.8~1.3M 使用。

LDM21Y / LDM21K

特殊設計將雷射模組溫度控制在23℃內，採用耐70℃高溫10~30mW雷射，中長 距離2~6M使用。

LDM7010 / LDM7020

Laserman 雷射標線機 適用於 木業, 輪胎, 製衣,PCB, 鑽孔,印花,石材和金屬加工

　

　

　

　

　

型   式 LDM 5505C LDM 5710 LDM 5705        LDM 21Y      Model
LDM 2705 LDM21K
 投 射 方 式 Diode Laser  /  半 導 體 яみЕ    Light Source
 波       長 635 ~ 670 nm ( 紅色光/ Red ) Wavelength
輸      出 6 mW 10 mW 6 mW 4 mW Output Power
投射長   *1  約 3 M * 2 ( ┼字 ) 約 5 M 約  3 M 約  2 M Project Length
線  幅    *2 < 1.0 ~ 2.0 mm < 1.0 ~ 4.0 mm < 0.8 ~ 1.5 mm < 0.8 ~ 1.5 mm Line  Width
投 射 距  離 <  2 M  1.5 ~ 2.5 M  1 ~ 2 M  0.8 ~ 1.5 M Project Distance
壽  命   *3 18000 hr 18000 hr 18000 hr 12000 hr Life Time
輸 入 電 壓 PS 6.5 PS 6.5 / PSC1 for single    PS4 / PSC4 or  PSY5 for multi-gun Input  Power
重      量 約  380  g  約  170  g  約  190  g  約  140  g  Weight
*1,*2 : 投射線粗細和明亮，會因為材質顏色、表面粗糙度或環境明亮度的差異而改變。
 *3 : 壽命會因為穩定電源，低靜電環境、無突波干擾、無高周波大電流等干擾而增加壽命。

 *4 : 規格如有任何更改不另行通知。

　

　

　

　

　

　

　

　

　

　

　
   安裝腳架 : 適用於以上全系列雷射

文字方塊: MD 萬向腳架 適合低振動 安裝尺寸 :   45~74mm 文字方塊: ST 標準腳架 適合中高振動   安裝尺寸 :        74mm

　

　

　

　

      電源供應器 :  輸入電源 90~240VAC

　

　

　

　

　

　

　

　

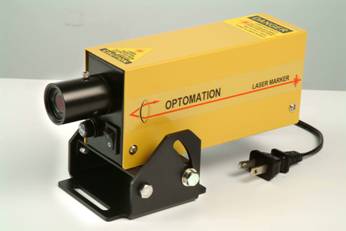

   Laserman   溫度控制 系列  雷射標線機

　

　

　

　

　

　

　

型 式 LDM 7010 LDM 7020 LDM 7030   *4 Model
 投 射 方 式 Diode Laser  /  半 導 體 雷射   Light Source
 波     長 635 ~ 670 nm ( 紅色光 / Red ) Wavelength
輸    出 10 mW 20 mW 30 mW Output Power
投射長度   *1  約  6 M 約  10 M 約  15 M Project Length  *1
 線     幅     *2 < 2.0 mm < 2.0 ~ 4.0 mm < 2.0 ~ 8.0 mm Line  Width    *2
投 射 距 離  <  4 M <  6 M <  8 M Project Distance
 輸 入 電 壓 AC 90 ~240 V  ( 50 / 60Hz ) Input  Power
 壽 命    *3  25000 hr  15000 hr  15000 hr Average Life    *3
 尺    寸 L 210 * W 50 * H 75  mm Dimensions
重    量 約  700  g  Weight
*1,*2 : 投射線粗細和明亮，會因為材質顏色、表面粗糙度或環境明亮度的差異而改變。
*3 : 壽命會因為穩定電源，低靜電環境、無突波干擾、無高周波大電流等干擾而增加壽命。

*4 : LDM7030 客戶特殊需求訂購時才生產。

  5. 規格如有任何更改不另行通知。

　

                        注意: 規格如有更改不另行通知
